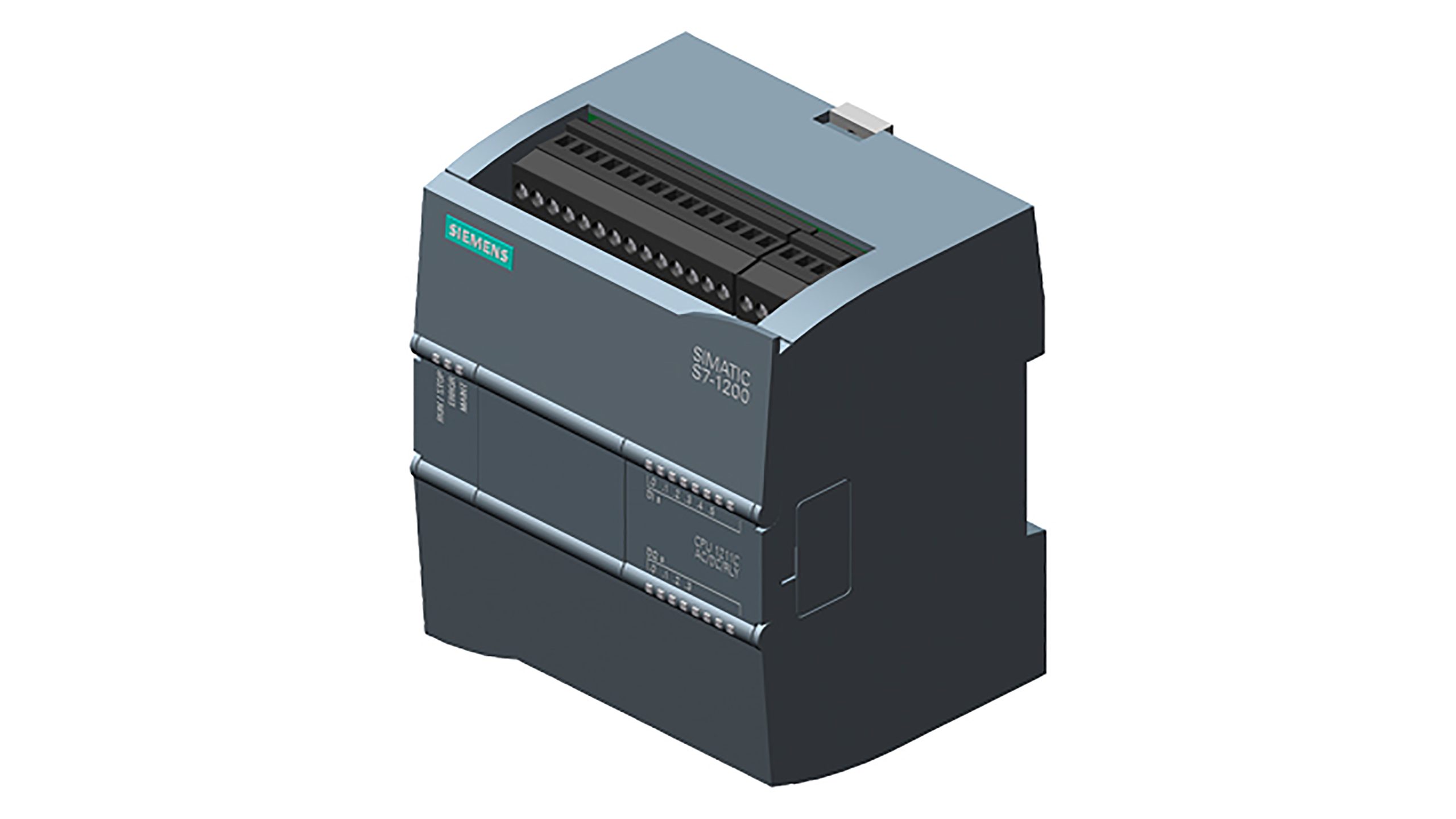

پی ال سی زیمنس CPU 1211C-AC/DC/RLY

PLC S7-1200 زیمنس جزء پی ال سی های کامپکت (Compact) خانواده SIMATIC S7 زیمنس است. می توان آن را یک PLC بروز و جایگزین PLC S7-200 زیمنس نامید، برای پروسه های کوچک و متوسط در مقیاس های کوچک می توان این پی ال سی زیمنس1200 را مورد استفاده قرار داد.

از پی ال سی های خانواده SIMATIC S7 زیمنس می توان PLC های PLC S7-1500 ،PLC S7-1200 ،PLC S7-400 ،PLC S7-300 ،PLC S7-200 را نام برد.

برنامه نویسی PLC زیمنس S7-1200

پی ال سی های سری 1200 زیمنس با نرم افزار TIA (تیاپورتال) برنامه نویسی و مانیتورینگ می شود. این نرم افزار از سال 2015 عرضه شد و انقلابی در زمینه نرم افزارهای اتوماسیون صنعتی زیمنس بود، در این نرم افزار با زبان های برنامه نویسی نردبانی (LAD)، بلوک توابع (FBD) میتوان برنامه نویسی S7-1200 را انجام داد. در این نرم افزار می توان بخش های مختلف پیکربندی سخت افزار، پیکربندی شبکه، برنامه نویسی PLC و HMI را در یک مجموعه واحد انجام داد. از آن جایی که محیط دسترسی به بخش های مختلف گفته شده به صورت پیش فرض در قالب پورتال (Portal view) است نرم افزار TIA به TIA Portal شناخته می شود. بهتر است بدانید که محیط دیگری در کنار پورتال هست که به آن نمایش پروژه ای (Project View) بخش های نرم افزار گفته می شود.

ویژگی های پی ال سی PLC S7-1200 زیمنس :

• کنترل کننده ای یکپارچه و کامپکت برای پروسه های کوچک و متوسط

• دارای Space saving بالا به جهت ابعاد و اندازه کوچک

• مجهز به پروتکل شبکه قدرتمند و بروز پروفینت (Profinet) بصورت Built in و استاندارد. قابلیت شبکه شدن به آسانی با کنترلرهای خانواده SIMATIC زیمنس و HMI ها و سایر تجهیزات اتوماسیون. PLC S7-1200 زیمنس

• تمام CPU های این خانواده بصورت مستقل قابلیت کارکرد دارند. یا به اصطلاح نیازی به شبکه های توزیع اطلاعات یا اصطلاحا distributed structures را ندارند. PLC S7-1200 زیمنس

• نصب، برنامه نویسی و عملکرد ساده و راحت. PLC S7-1200 زیمنس

• قابلیت Web Server با استفاده از کارت ماژول CP.

• قابلیت Data Loging و گرفتن خروجی با استفاده از مموری کارت حافظه. PLC S7-1200 زیمنس

• قابلیت PID کنترل بصورت Close loop. پی ال سی 1200 زیمنس

• قابلیت motion control. پی ال سی 1200 زیمنس

• ارائه کارت های سیگنال ماژول با تنوع مختلف برای سیگنال های دیجیتال و آنالوگ SM (Signal Madule). پی ال سی 1200 زیمنس

• قابلیت محاسبه انرژی مصرفی با استفاده از ماژول Energy meter. پی ال سی 1200 زیمنس

• دارای تجهیزات جانبی از قبیل منبع تغذیه، مموری کارت حافظه و ماژول سوئیچ شبکه.

• ارائه شده به صورت سری Fail safe

ورودی و خروجی ها در زیمنس S7-1200

سری 1200 زیمنس برای اتوماسیون ماشین و خط های تولید کوچک طراحی شده است در نتیجه در حجم برنامه، تعداد گره های شبکه، سرعت اجرای دستورالعمل ها و… و تعداد ورودی و خروجی ها محدودیت هایی دارد. در این نوع پروژه ها احتمال افزایش تعداد ورودی خروجی ها کم می باشد در نتیجه اضافه شدن ماژول توجیهی ندارد (در سری 1211C)، بدین منظور زیمنس این امکان را فراهم کرده که با یک برد ساده تعداد ورودی خروجی ها به میزان کمی ارتقا یابد، این بردها به نام سیگنال برد (SB) عرضه می شوند.

کارت شبکه سریال RS485 زیمنس CM1241 :

ماژول شبکه زیمنس RS485 زیمنس CM1241  PLC زیمنس CM 1241 RS485  با کد 6ES7241-1CH32-0XB0 دارای 1 سوکت شبکه DB-9 جهت ارتباط Point-to-point    و ماکزیمم طول کابل 1000 متر ، ساپورت پروتکل های Freeport , ASCII , Modbus RTU master MODBUS RTU slave , USS و قابلیت اتصال تعداد 32 عدد slave  به کارت زیمنس CM1241 RS422/485

از جمله مشخصات دیگر این کارت می توان ولتاژ تغدیه 24 ولت DC، درجه حفاطت IP20، قابلیت کارکرد در دمای 20- الی 60 درجه سانتی گراد، قابلیت کارکرد در ارتفاع از سطح دریا 1000- الی 2000 متر را نام برد.
